通过本试验了取芯机和拔出仪的工作原理和特点；了解钻芯法和拔出法检测结构混凝土强度的操作中所应注意的事项；掌握钻芯法和拔出法检测结构混凝土强度的操作程序。

1.实验任务：

采集混凝土芯样强度初始数据、测试数据的处理及混凝土强度推定等。

2.实验目的：

了解钻芯法和拔出法检测混凝土强度的基本原理，掌握钻芯法和拔出法检测混凝土强度的技术。

3.实验条件：

HQZ-150D型混凝土取芯钻孔机，钻孔机，拔出仪器，混凝土构件。

4.实验步骤：

(一) 钻芯法

（1）利用HQZ-150D型混凝土取芯钻孔机取芯样，钻芯机就位并安放平稳后，将钻芯机固定, 钻取芯样时宜采用内径100mm或150mm的金刚石或人造金刚石薄壁钻头。

（2）钻芯机在未安装钻头之前，应先通电检查主轴线，应调整到与被取芯的混凝土表面相垂直。

（3）钻芯时用于冷却钻头和排除混凝土碎屑的冷却水的流量，宜为3～5Lmin，出口水的温度不宜超过30℃。

（4）抗压芯样试件的高度与直径之比k/d应在1～2的范围内。

（5）测量平均直径d，用游标卡尺测量芯样中部，在相互垂直的两个位置上，取测量的算术平均值，精确至0.5mm；

（6）测量芯样高度k：用钢卷尺或钢板尺进行测量，精确至1mm；

(二) 拔出法

（1）安装预埋件，并在预埋件外表应涂油作为隔离剂，并按规定将其安装在距模板内侧一定距离的位置处，保证垂直模板内侧。

（2）浇筑混凝土，拆除连接件。浇注混凝土时，预埋点周围的混凝土与其他部位同样捣实；拆模后预先将定位杆旋松；进行拔出试验，拆除连接圆盘和定位杆。

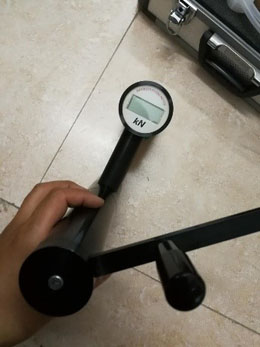

（3）拉拔锚盘。将拔出仪中心拉杆与锚固件进行连接，并垂直于混凝土表面。对其施加拔出力，拔出试验进行到反力支承架下混凝土破坏，压力表读数不再增加，记录极限拔出力值，然后回油卸载。后装拔出法，指对已成型的混凝土进行拔出试验。

5.数据处理：

(一) 钻芯法试件的混凝土强度换算

芯样试件的混凝土强度换算系指用钻芯法测得的芯样强度换算成相应于测试龄期的边长为150mm的立方体试块的抗压强度值。

芯样试件的混凝土强度换算值应按下列公式计算

芯样试件混凝土强度换算系数    表1—1

高径比 （k/d）	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2.0
系数 （α）	1.00	1.04	1.07	1.10	1.13	1.15	1.17	1.19	1.21	1.22	1.24

(二) 拔出法试件的混凝土强度换算

混凝土强度换算值应按下列公式计算

6.思考题：

钻芯法检测混凝土强度主要适用于那些情况？

拔出法检测混凝土强度主要适用于那些情况？
